太陽模擬器的校準輸出光譜輻照度是多少？

太陽模擬器的輻照度是照射在給定區域上的光功率（以焦耳每秒或瓦特為單位），通常以 W/m ²或 mW/cm ²為單位報告。

您可能聽說過，地球上太陽光的標準輻照度（AM1.5G 光譜）為1000.4 W/m ²（或 100 mW/cm ²），而太陽系外太陽光的標準輻照度（AM0 光譜）為1366 W/米²（或 136.6 毫瓦/厘米²）。

這些數字代表波長從 280 nm 到 4000 nm 的各自光譜的總積分輻照度。換句話說，這個輻照度值是非常廣泛的太陽電磁輻射的所有貢獻的總和。

許多應用并不依賴于完整的 280 nm 至 4000 nm 范圍。例如，單晶硅太陽能電池僅在大約 400 nm 至 1100 nm 范圍內響應。在此范圍之外的其余光譜可能會導致加熱（對于波長高于 1100 nm），或?qū)е虏牧辖到猓▽?duì)于波長低于 400 nm）。然而，對于研究硅太陽能電池電流-電壓性能的研究人員來說，他們的結果并不取決于標準光譜的總輻照度。

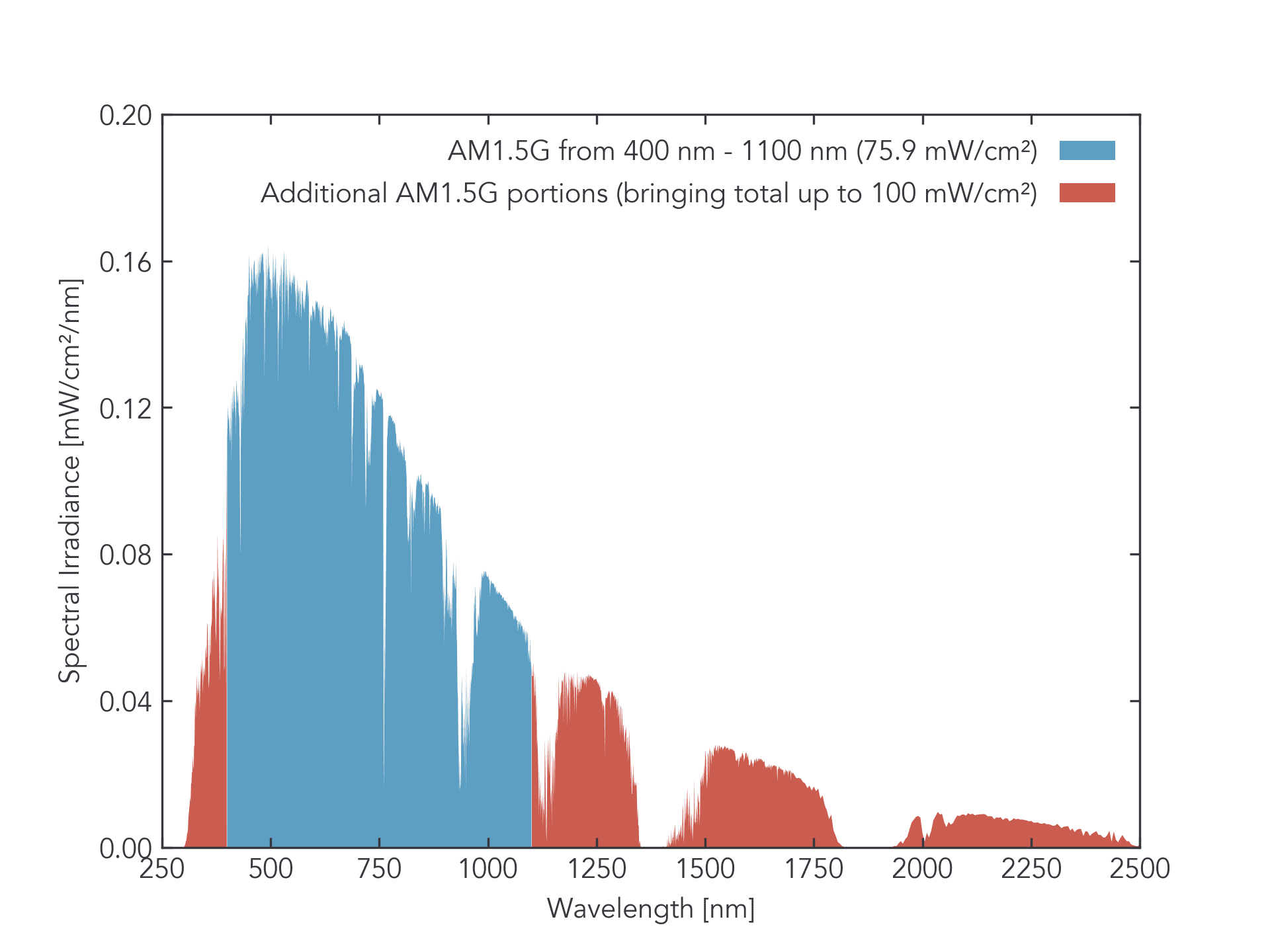

標準 AM1.5G 光譜的光譜輻照度

對于400 nm至1100 nm范圍，AM1.5G的標準積分輻照度為759 W/m ²（或75.9 mW/cm ²）。該范圍之外的所有波長部分構成剩余輻照度，使總輻照度達到100 mW/cm ²。如下圖所示。

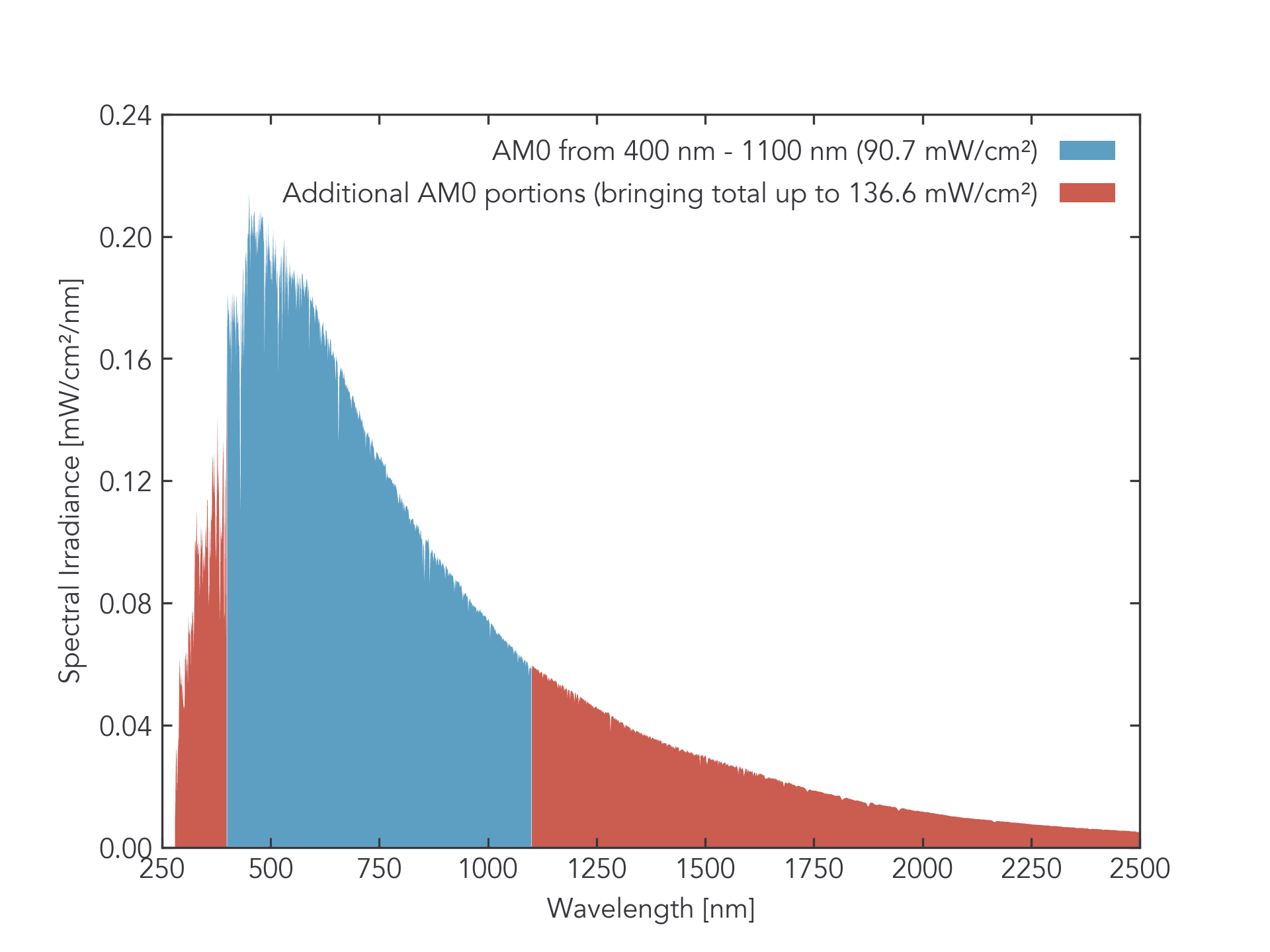

標準太陽系外 AM0 光譜的光譜輻照度

AM0 也同樣如此。AM0 的標準積分輻照度為 907W/m ²（或 90.7 mW/cm ²）。該范圍之外的所有波長部分構成剩余輻照度，使總輻照度達到136.6 mW/cm ²。如下圖所示。

為什么太陽模擬器校準后的 AM1.5G 光譜輻照度低于 1000 W/m ²？

當客戶購買400 nm 至 1100 nm 范圍的LED 太陽模擬器時，他們經常會問我們?yōu)槭裁此妮椪斩人坪醯陀?1000 W/m ²標準。

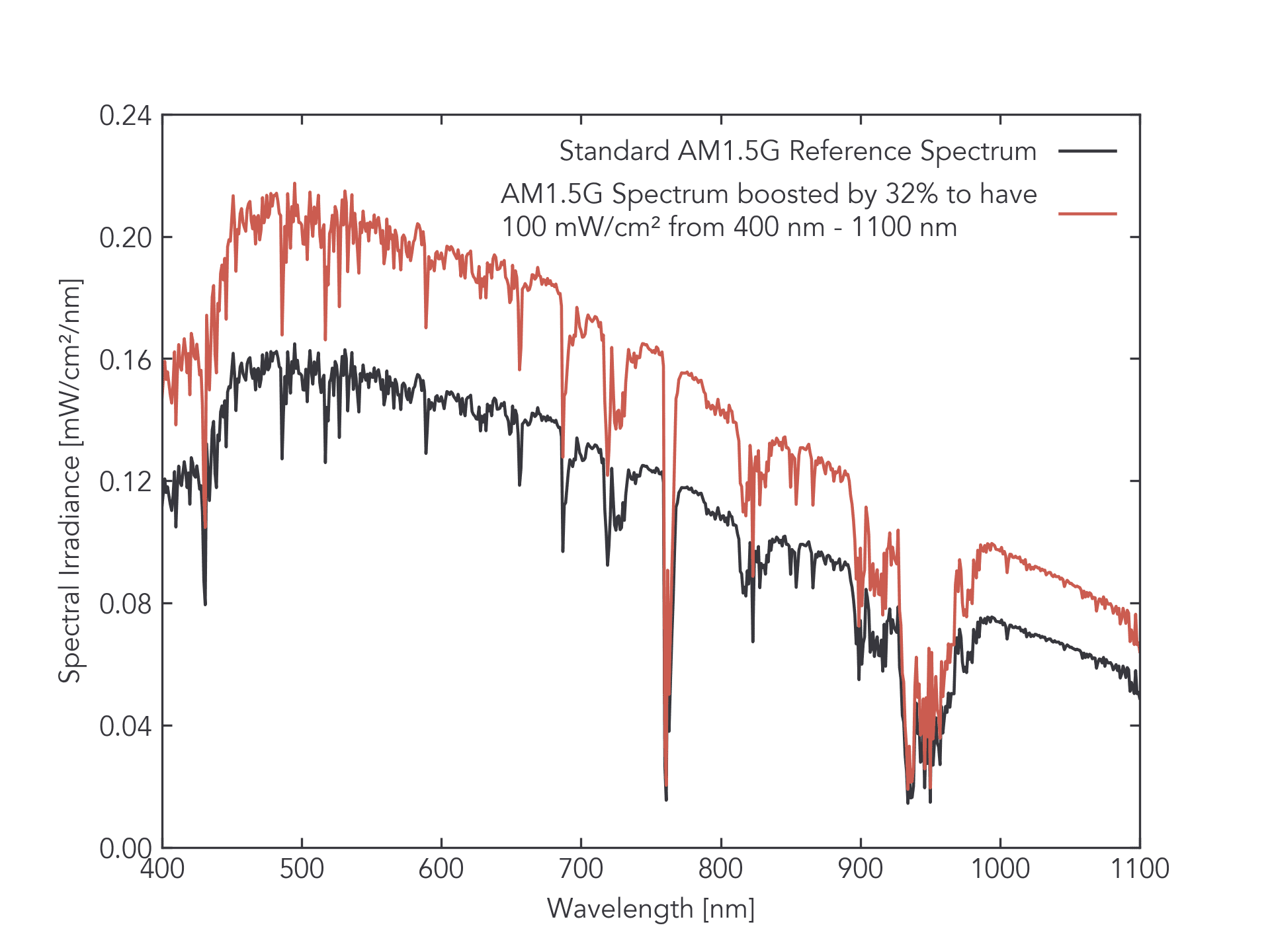

答案是我們正在根據我們生成的光譜特定部分的輻照度進行校準。如果我們調整 400 nm – 1100 nm 太陽模擬器以產生 1000 W/m ²，我們將在此范圍內輸出比標準高 32% 的強度！下圖直觀地強調了這種方法的錯誤程度。

當參考太陽能電池與功率計混淆時

事情變得特別令人困惑的是，當硅參比電池被引用為在標準 100 mW/cm ² (1000 W/m ² ) 陽光下具有給定響應時。這令人困惑的原因是，如上所述，標準單晶硅太陽能電池僅在大約 400 nm 至 1100 nm 范圍內響應。

因此，這樣的參考電池?zé)o法給出該范圍之外的太陽光譜的任何測量。

如果您在 400 nm 至 1100 nm 范圍內使用適當平衡的光譜（輻照度為 75.9 mW/cm ^{2 ）}照射它，然后在整個 280 nm 至 4000 nm 范圍內用 100 mW/cm ²輻照度照射它，您將測量參考電池的輸出電流相同。硅參比池大多對 400 nm 以下和 1100 nm 以上的光譜視而不見。

在業界，術語“1000 W/m ² ”經常與“標準太陽光”同義使用，而不了解上述波長范圍和光譜平衡。由于這種錯誤的命名約定，硅參考電池有時被誤認為是功率計。由于除上述原因之外的許多原因，它們并非如此。

如果您使用真正的功率計來測量 LED 太陽能模擬器，即能夠報告所有（或幾乎所有）波長（例如熱電堆）的功率貢獻的功率計，那么您確實會測量到上述 75.9 mW/ 之間的 30% 差異。 cm ²對于 400 nm – 1100 nm 太陽模擬器，100 mW/cm ²對于全光譜太陽光。

了解您的應用的光譜靈敏度

歸根結底，最重要的是要了解所研究現象的波長敏感性。

如果您使用太陽模擬器來研究硅太陽能電池，那么，正如所討論的，您將無法區分從 400 nm – 1100 nm 發射 75.9 mW/cm 2 的太陽模擬器和從 400 nm – 1100 nm 發射的太陽模擬器之間^的區別280 nm – 4000 nm 范圍內為100 mW/cm ²。

然而，如果您正在研究波長可達 1500 nm 的多結太陽能電池，您將需要確保您的太陽能模擬器能夠向該區域發出光。然而，即使達到 1500 nm 也不會將總輻照度提高到 100 mW/cm ²，因此堅持這個目標輻照度可能會產生很大的誤導。

如果您正在研究的物理現象確實依賴于整個 280 nm 至 4000 nm 波長范圍內的相互作用，那么您肯定需要一個能夠產生 100 mW/cm 2 的太陽^模擬器。然而，根據我們的經驗，很少有物理現象如此廣泛地依賴于電磁輻射。

如果您正在研究其機制主要在紫外線中的材料降解，那么使用產生 1800 nm 光的太陽模擬器幾乎沒有什么好處，因?yàn)楹笳呖赡苤粫?huì)導致溫度變化。在感興趣的區域中擁有正確平衡的光譜更為重要。

LED 太陽能模擬器與傳統燈泡太陽能模擬器

上述概念對于大多數太陽能模擬器用戶來說相對較新，原因在于 LED 太陽能模擬器的構造方式。與傳統的基于燈泡的太陽模擬器（例如氙弧燈或金屬鹵化物）相比，LED 太陽模擬器是通過組合多個不同波長的不同光源來構建的。如果不需要一部分光譜，則不會使用該 LED。

您可能認為這使 LED 與基于燈泡的太陽能模擬器相比處于劣勢。

雖然 LED 太陽模擬器光譜的每個部分都必須有意構建，但這提供了更多的控制和靈活性。

氙弧燈或金屬鹵化物太陽模擬器可能會產生更寬的光譜，但它們?cè)谳^高波長下的光譜匹配存在問題，會發出過量的紅外輻射，導致樣品過度加熱。

有關不同太陽模擬器技術的更完整的討論和比較，請參閱此處的綜合文章。

校準輻照度的底線

最后，這一切都回到了你想要研究的任何東西的波長敏感性。您的應用需求將決定您是否需要一個在整個光譜范圍內具有中等光譜匹配的全光譜太陽模擬器，或者一個在感興趣的關鍵子區域具有出色光譜匹配的太陽模擬器。
