人造陽光的標準化

人造陽光的標準化

太陽模擬器旨在通過人工方式模擬陽光。為了使他們能夠可靠且一致地做到這一點，需要定義國際標準。

這是在1975 年和 1977 年由 ERDA 和 NASA 主辦的一系列研討會上完成的，他們發表了一份標準地面太陽能電池測量程序的報告，包括標準太陽模擬器的詳細描述。在這些研討會期間，科學家們對可觀測的太陽強度以及光譜進行了平均，并就基線達成了一致。

在本報告中，標準太陽輻照度選擇為 1000 瓦每平方米 (W/m2)，并選擇 AM1.5 Global 的空氣質量作為代表地球上太陽光的光譜成分。

如果您還不知道什么是“氣團”，請不要擔心，我們很快就會介紹。

這兩個標準（強度和光譜成分）均已納入 ASTM 標準（例如 ASTM E927、ASTM G173-03 和 ASTM E490）以及許多其他國際標準（例如 IEC 60904-9 和 JIC C8912）。這些標準驗證并限定了太陽模擬器，并定義了圍繞陽光的共同點。

“什么是太陽光”和“我們能得到多少太陽光”的問題的答案是，標準太陽光的輻照度為1000 W/m2，光譜分布符合AM1.5G。

標準AM1.5G頻譜如下：

空氣質量與陽光有什么關系？

空氣質量的定義

當您第一次閱讀“空氣質量”一詞時，您可能想知道空氣質量與陽光和太陽光譜有何相關性。你不是一個人！這個術語肯定會引起一些混亂，但對于理解不同太陽光譜的定義方式非常重要。這是雙重令人困惑的，因?yàn)闅庀髮W(xué)和太陽能學科中有類似的定義。

在氣象學中，空氣質量被定義為具有特定溫度和蒸汽含量的空氣體積。因此，兩個相似的氣團將具有表現出相似化學和光譜行為的氣體和顆粒。這不是太陽能學科中最有用的定義。

在太陽能領域，空氣質量更好地稱為“空氣質量系數”，它定義了你和太陽之間有多少大氣層。正如我們之前討論的，大氣吸收和散射光，因此吸收和散射光的量對于了解和量化光譜至關重要。空氣質量系數告訴您光線到達您之前必須穿過大氣層的相對距離（或路徑長度）。

雖然這兩個定義有一些相似之處，但重要的是要認識到它們是不可互換的。因此，當你身處太陽能圈子時，術語“空氣質量”實際上指的是“空氣質量系數”。我們將在下面介紹一些具體示例。

AM0 頻譜是什么？

之前，我們描述了如何通過 5800 K 黑體來近似太陽的發射光譜。這種發射的輻射傳播 1.5 億公里并到達地球軌道。因?yàn)樗┻^太空的真空，所以沒有粒子吸收或散射光。

這樣一個頻譜的空氣質量系數是多少？要回答這個問題，我們首先必須回答：光穿過了多少大氣層？

在這種情況下，答案是否定的——零。沒有任何大氣傳播。

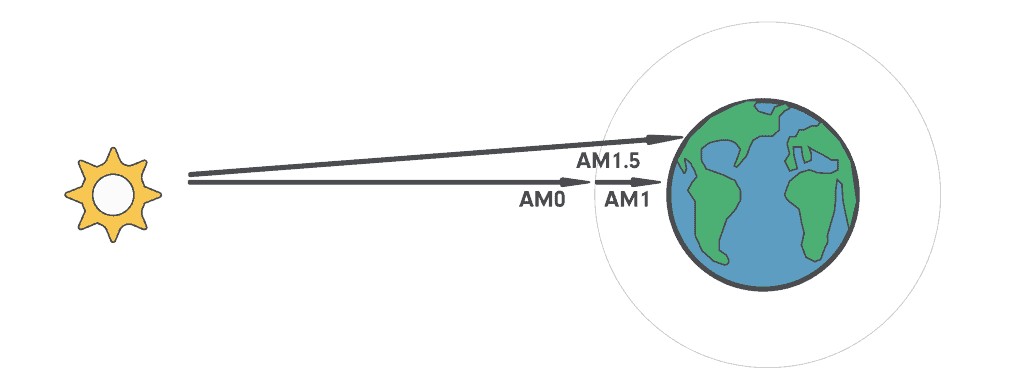

該光譜就是我們所說的空氣質量 0 (AM0)，表明陽光沒有與地球的任何大氣層相互作用。

接下來，我們將討論穿過地球大氣層的光譜示例。

AM1 頻譜是什么？

當我們在地球上測量太陽光譜時，由于地球大氣中分子的散射（例如藍光）和吸收（例如紅光），它與 AM0 的 5800 K 黑體輻射不同。總體而言，頻譜在穿過空氣后會衰減或減少。陽光穿過的大氣層越多，光的衰減就越大。

我們已經討論過空氣質量（或空氣質量系數）是直射陽光穿過大氣層的路徑長度。現在我們可以介紹一些定義和計算方法的細節。

空氣質量系數將“1”定義為當太陽位于海平面正上方時光穿過的路徑長度。光穿過這段大氣路徑后的光譜就是我們所說的空氣質量 1 或 AM1。在這種情況下，太陽的直接輻射以盡可能短的路徑垂直穿過大氣層。

特定位置正上方的這一點稱為天頂。表示為相對于海平面位置上方天頂處的太陽（天頂是特定位置正上方的假想點）的比率。在這種情況下，太陽的直接輻射以盡可能短的路徑垂直穿過大氣層。這被稱為氣團 1。

AM1 是可以定義其余光譜的基線。空氣質量表示為相對于海平面位置上方天頂處的太陽的比率。

如果我們的路徑長度是海邊陽光天頂?shù)膬杀叮敲丛摴庾V稱為 AM2。如果我們有四倍的路徑長度，那就是 AM4，依此類推。

AM0.1、AM0.2 … AM0.9 光譜是什么？

這些光譜是指當太陽處于最高點照射在海面上時標準路徑長度的分?jǐn)?shù)。如果您爬上一座山，直到到達大氣層高度的一半，那么當太陽直射頭頂時，光線將穿過一半的路徑長度，您將暴露在 AM0.5 光譜中。如果您駕駛飛機到達大氣層高度的 90%，只剩下 10%，那么飛機將暴露于 AM0.1（即 AM1 路徑長度的 10%）。

因?yàn)槲覀冇械匦危⑶也粫阉袝r間都花在海平面上，所以當太陽直接位于頭頂并且我們位于海平面上方時，我們需要光譜定義。這些是從 AM0.1 到 AM0.9 的所有光譜。

AM1.1、AM1.5、AM2、AM5…AM40 光譜是什么？

這些光譜對應于陽光的傳播路徑長度比海平面直射陽光長得多（具體為 1.1 倍、1.5 倍、2 倍、5 倍和 40 倍）。

您的下一個問題可能是：光何時穿過該路徑長度？為此，我們需要進行一些計算，但簡短的答案是，當太陽改變其在地平線上的角度時，AM 光譜也會發生變化。

特定 AM 頻譜何時適用？

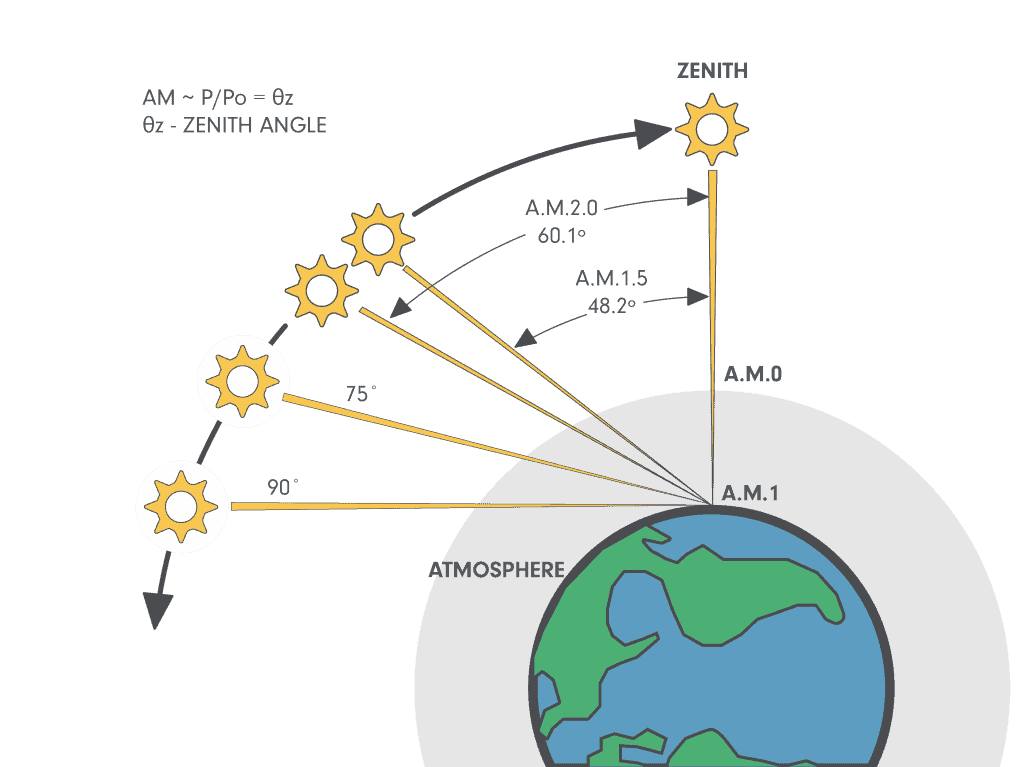

由于空氣質量系數的計算方式是太陽實際路徑長度與太陽天頂處路徑長度的比率，因此我們可以使用一些基本幾何形狀來開始了解 AM1.1、AM1.5 等何時可能真正適用。

當空氣質量系數發生變化時，最根本的變化是天頂角。即太陽當前位置與正上方直線之間的角度。天頂角越高，太陽在天空中的位置越低，陽光穿過的大氣層就越多。

要知道特定的 AM 光譜何時適用，實際上就是要弄清楚該 AM 光譜的太陽天頂角到底是多少。

為什么 AM1.5G 是標準太陽光譜？

由于世界上大多數主要人口中心（歐洲、中國、日本、美國、印度北部、南部非洲和澳大利亞）位于中緯度地區，因此代表中緯度地區的 AM 數是最常用來表征性能的太陽能電池。AM1.5大氣厚度表示天頂角z=48.2°。

夏季，中緯度地區的 AM 值小于 1.5，早晨和晚上的 AM 值更高。因此，AM1.5 是中緯度地區大氣厚度年平均值的有用表示。20 世紀 70 年代，基于美國的太陽輻射分析，出于標準化目的，1.5 的空氣質量被選為標準光譜。

AM1.5G 中的“G”代表“全局”，是第一個為光譜添加更多信息和特異性的后綴。

AM1.5、AM1.5G、AM1.5D 太陽光譜是什么？

AM 指定的光譜中添加了一些后綴，它們考慮了不同的影響以最大限度地提高光譜的特異性。這種額外的細節水平確保考慮和指出陽光行為的各個方面，使世界各地的研究人員更容易將他們的結果相互比較。

AM1.5D中的“D”代表定向，對應于陽光直接照射在地球上的一點（即沒有反射或散射）。

AM1.5G 對應于包括漫射光和散射光的全局光譜。它還指定考慮將由 37 度傾斜表面接收的光（當考慮到大氣曲率和垂直密度分布時，對應于上述 48.2 度的太陽天頂角）。

測試中最常用的光譜是什么？

標準光譜包括AM0、AM1.5G、AM1.5D。這些由 ASTM E490、ASTM G173-03 和其他標準機構定義，旨在提供標準測試條件，以便可以比較實驗和結果，并獲得真實性能的合理近似值。AM0 和 AM1.5G 是迄今為止最常用的測試光譜。

AM1（距天頂 0°）至 AM1.1（距天頂 25°）太陽光產生的光譜是評估赤道和熱帶地區太陽能電池性能的有用范圍。

其他 AM 值用于近似中緯度或更高海拔地區以外的地區的陽光。例如，AM2 和 3（分別為 z=60° 和 z=70°）可用于確定高緯度地區（例如北歐的設備）的某些設備（例如太陽能電池）的太陽能性能。AM值40通常被認為是赤道水平方向（z=90°）的空氣質量值。
